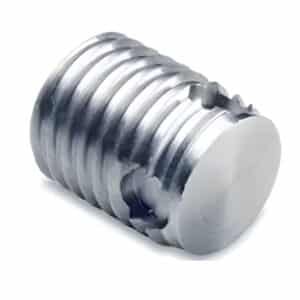

Ren Lắp Tự Khoét Đa Năng Ensat-SBKI Ngắn (có lỗ lục giác)
Đặc tính kỹ thuật
| Vật liệu |
Đồng thau ,Inox ,Thép mạ kẽm |
|---|---|
| Ứng Dụng |
Bảng điều khiển ,Dây chuyền lắp ráp nhanh. ,Hệ thống điện nặng ,Kết cấu thép ,Máy phát điện ,Vật liệu cứng |
| Kích thước M3-M100 x 10-500mm |
M5 đến M10 |
| Đặc tính |
3 lỗ cắt ,Có đầu nổi ,Có lỗ lục giác chìm |
Mô tả sản phẩm:
Bản thiết kế ngắn của dòng SBKI (mã chuẩn 307 3). Sản phẩm hội tụ 3 ưu điểm kỹ thuật cơ học: Đầu mũ (mặt bích) cung cấp điểm tỳ giúp gia tăng lực chống nhổ rứt, thân có 3 lỗ cắt phân tán lực hiệu quả khi taro vào vật liệu cứng, và lỗ lục giác chìm giúp rút ngắn tối đa thời gian thi công. Thiết kế thân ngắn đặc biệt được tính toán riêng cho các vị trí lắp đặt có phôi nền mỏng. Cơ cấu lục giác cũng cho phép tháo gỡ linh kiện dễ dàng trước quy trình tái chế.
Ứng dụng tiêu biểu:
Dùng cho các vật liệu nền cứng, có bề dày mỏng hoặc không gian đáy hạn chế, nhưng vẫn cần mặt tiếp xúc rộng để hỗ trợ điểm đấu nối điện. Lý tưởng cho dây chuyền lắp ráp tự động hóa cao cần chu kỳ thao tác nhanh.
Phương pháp lắp đặt:
Tự khoét thông qua lỗ lục giác chìm (sử dụng các dụng cụ vặn truyền động đơn giản chỉ yêu cầu chuyển động xoay thuận chiều kim đồng hồ).
DATA SHEET
Đối Tác Tin Cậy Của Bạn
Ứng dụng & Đặc tính: Ống ren cấy Ensat®-SBKI được thiết kế dựa trên hình học của dòng SB (với cơ cấu lỗ cắt chịu tải cao).
Ưu điểm thiết kế: Phần vành đóng vai trò làm giá đỡ cho các tiếp điểm điện và gia tăng đáng kể lực kéo bứt (pull-through force) khi xiết nhiều bộ phận. Đồng thời, lỗ lục giác chìm cho phép thời gian lắp đặt cực ngắn, hỗ trợ các công cụ truyền động xoay chiều kim đồng hồ đơn giản, và có thể tháo rời dễ dàng trước khi tái chế, giúp giảm thiểu chi phí phát sinh.
| Mã sản phẩm | Ren trong (A) | Ren ngoài (E) | Bước ren (P) | ĐK đầu (E1) | Cao đầu (K) | Chiều dài (B) | Lục giác (SW +0,1) | ĐK lỗ khoan (L) | Sâu lỗ tịt (T) |
|---|---|---|---|---|---|---|---|---|---|
| 307 300 050 ... | M 5 | 8 | 1 | 11 | 1 | 8 | 4,1 | 7,6 - 7,7 | 9 |
| 308 300 050 ... | M 5 | 8 | 1 | 11 | 1 | 11 | 4,1 | 7,6 - 7,7 | 13 |
| 307 300 060 ... | M 6 | 10 | 1,25 | 13 | 1,5 | 9,5 | 4,9 | 9,5 - 9,6 | 10 |
| 308 300 060 ... | M 6 | 10 | 1,25 | 13 | 1,5 | 13,5 | 4,9 | 9,5 - 9,6 | 15 |
| 307 300 080 ... | M 8 | 12 | 1,5 | 15 | 1,5 | 10,5 | 6,6 | 11,3 - 11,5 | 11 |
| 308 300 080 ... | M 8 | 12 | 1,5 | 15 | 1,5 | 15,5 | 6,6 | 11,3 - 11,5 | 17 |
| 307 300 100 ... | M 10 | 14 | 1,5 | 17 | 1,5 | 11,5 | 8,3 | 13,3 - 13,5 | 13 |
| 308 300 100 ... | M 10 | 14 | 1,5 | 17 | 1,5 | 19,5 | 8,3 | 13,3 - 13,5 | 22 |
Phân loại Thiết kế (Works Standard):
- Thiết kế ngắn (Short design): Mã 307 3 ...
- Thiết kế dài (Long design): Mã 308 3 ...
Tra cứu mã sản phẩm theo Vật liệu (3 số cuối):
- Thép tôi, mạ kẽm, thụ động xanh: ... 110
- Thép tôi, mạ kẽm, màng thụ động dày: ... 112
- Thép tôi, mạ kẽm-niken, thụ động trong suốt: ... 143
- Đồng thau: ... 800
- [CHÚ Ý LỚN] Dòng SBKI KHÔNG hỗ trợ phôi Thép không gỉ 1.4305 theo chuẩn nhà máy.
Ví dụ: Ensat®-SBKI thiết kế ngắn (307 3), ren M5, thép tôi mạ kẽm màng dày có mã là: 307 300 050.112
Dung sai: ISO 2768-m
Tiêu chuẩn ren:
- Ren trong A: Theo tiêu chuẩn ISO 6H.
- Ren ngoài E: Ren đặc biệt với chân ren phẳng (flattened thread root), theo tiêu chuẩn KKV.
HƯỚNG DẪN CHỌN SẢN PHẨM
GIẢI MÃ MÃ SẢN PHẨM
Mỗi sản phẩm Ensat® được định danh bằng một dãy số gồm 12 chữ số. Việc hiểu dãy số này giúp bạn chọn đúng chủng loại và vật liệu.
AAA . BBB . CCC . DDD
302 . 000 . 050 . 800
AAA (Dòng sản phẩm):
Xác định hình dáng và tính năng kỹ thuật của bạc ren như:
- 302: Ensat®-S (Dòng tiêu chuẩn, có rãnh cắt).
- 307: Ensat®-SB (Dòng ngắn, có lỗ cắt).
- 308: Ensat®-SB (Dòng dài, có lỗ cắt).
- 347/348: Ensat®-SBD (Dòng thành mỏng).
- 357/358: Ensat®-SBT (Dòng đáy kín).
BBB (Biến thể):
000 cho tiêu chuẩn, 200 cho loại có lục giác trong.
CCC (Kích thước):
Xác định đường kính ren trong của sản phẩm (ví dụ 050 là M5, 060 là M6).
DDD (Vật liệu):
- 110 là Thép mạ kẽm
- 500 là Inox
- 800 là Đồng thau
THÔNG TIN KỸ THUẬT
Hướng Dẫn Lắp Đặt Ensat® Trong Môi Trường Sản Xuất
Để đảm bảo độ bền liên kết và chống nới lỏng dưới tải trọng động, Ensat® phải được lắp đặt âm mặt từ 0,1 – 0,2 mm. Việc kiểm soát đường kính lỗ chờ (L), vát mép (N) và khoảng cách mép (W) dựa trên công thức thực nghiệm là điều kiện tiên quyết để tránh hư hỏng vật liệu và đảm bảo hiệu suất vận hành dài hạn.
1. Hướng Dẫn Lắp Đặt Chi Tiết
| Hạng mục | Chi tiết / Hướng dẫn thi công |
|---|---|
| Độ âm mặt | Ensat® nên được lắp đặt âm xuống khoảng 0,1 – 0,2 mm so với bề mặt chi tiết. |
| Khả năng chịu tải | Sau khi gia công hoàn thiện, ống ren cấy Ensat® có thể đưa vào chịu tải ngay lập tức mà không cần thời gian chờ. |
| Cơ chế chống lỏng | Nếu vật liệu chi tiết cho phép Ensat® lún xuống khi chịu tải, nó chỉ có thể di chuyển trục từ 0,1 đến 0,2 mm. Điều này giúp độ căng của liên kết vít được duy trì tối đa, ngăn chặn hiệu quả việc lỏng vít dưới tác động của tải trọng động. |
| Xử lý sự cố | Nếu gặp vấn đề khi gia công (ví dụ: mô-men xoắn khi bắt vít tăng mạnh bất thường), có thể linh hoạt chọn dữ liệu đường kính lỗ khoan ở cột cao hơn kế tiếp. Lưu ý: Nếu nghi ngờ về độ ổn định, bắt buộc phải thực hiện kiểm tra thử nghiệm trên phôi mẫu trước khi gia công hàng loạt. |
2. Thông Số Lỗ Chờ
Việc vát mép 60° tại lỗ khoan là cực kỳ quan trọng để ngăn hiện tượng trồi bề mặt và hỗ trợ cắt ren ban đầu.
| Hạng mục | Công thức / Hướng dẫn | Lưu ý |
|---|---|---|
| Đường kính vát mép (N) | N = (0,06 - 0,08) * E + E | E = Đường kính ngoài Ensat® |
| Khoảng cách mép (W) - Hợp kim nhẹ | W = 0,2 - 0,6 * E | Tùy thuộc vào độ đàn hồi vật liệu |
| Khoảng cách mép (W) - Gang | W = 0,3 - 0,5 * E | Đặc tính vật liệu giòn cần W lớn hơn |
| Độ sâu lỗ mù | T tối thiểu (Theo tiêu chuẩn) | Tham khảo cột (T) tại Bảng thông số |
